Anten yapimi !

-----------------------------------------

Anten yapmak istiyenler antenin iyi bir resonansda çalismasi için mutlaka formulünü ve hesaplamasini bilmelidir.
Burada sizlere bikaç basit örnekle bilgilendirmeye çalisacagim.

Örnegin, belli bir Frekansin karsiligi Dalgaboyu formulü: Lamda = S/F ( Saniyede isik hizi bölü Frekans ) veya tam tersi dalgaboyu karsisi Frekans: F = S/Lamda.

Hiç anlamayanlar için söyle izah edeyim, Matamatik'te kullanilan isik hizi saniyede 300 000 km dir, isik hizi Anten hesaplarinda ilk sirada yer alir, örnegin isik hizini "km" olarak alirsak karsiligindaki frekansi da kHz almayi unutmayalim. Isterseniz bunu daha da basitlestirelim, isik hizini 300 000 km degil de 300 Megametre olarak alalim çünkü genelde hep Frekans'i MHz olarak kullaniriz. O halde, 300 / Frekans = Dalgaboyu. Veya 300 / Dalgaboyu = Frekans. ( Örnek: 300 / 20 m = 15 MHz veya 300 / 30 MHz = 15 m )

Önemli bir uyari : Anten kablosunun direnç kaybi veya Antenin yer darligi nedeniyle "hiçbir Anten özgür sanilim yapamaz" , bu nedenle daima %5 kayib gözönünde tutulmalidir, yani isik hizini saniyede "285" Megametre olarak alalim.

Örnek : 14.270 MHz için tam-dalga bir Anten yapmak istersek Antenin toplam uzunlugu ( canli bölümü ve sase bölümü ( + - ) ) 19.97 m dir. Uygulayalim,
285 / 14.270 = 19.97 . Siz bunun sadece yarisini yapacaksiniz, diger yarisini saseden alacaktir. Dipol tipi bir Anten yapacaksaniz, sase bölümünü de yapmaniz gerekir. Unutmayalim, bir Anten enaz yarim dalga çalisir yani 2 x 1/4 .

Yapmak istediginiz Anten, yer olarak istediginiz yere sigmayabilir, bu durumda Anteninizi fiziksel olarakda istediginiz uygunlukta mekanik olarak kisaltabilirsiniz.

Örnegin, tam-dalga 80 m Band ( 3.5 MHz ) için mümkün olan enkisa bir Anteni yapalim. Önce hesabimizi yapalim, 285/3.5 = 81.42m. Yani biz bunun yarisini ( 40.71m ) yapmamiz lazim. Asagi-yukari 2 cm kalinliginda sert ve iletken olmayan yani sert bir Plastik bulalim, bu Plastige 1 mm kalinliginda ( 100 watt'a dayanabilir ) vernekli Bakir-Tel'i araliksiz ve üst-üste bindirmeden 40.71 metrenin asagi-yukari 1-1.5 metresi kalincaya kadar siki bir sekilde saralim, bu asagi-yukari 120 cm uzunlugunda olur, geriye kalan 1-1.5 metrelik kismini düz bir sekilde tutmaliyiz, eniyisi bu kismi kesip sert bir iletken ( çelik-tel olabilir ) baglamaliyiz. Bu durum, bobin gibi sardigimiz yerde olusan Endüksion'u rahatlatarak Antenin iyi bir Resonans'da çalismasini sagliyacaktir. Antenin toplam uzunlugu asagi-yukari 2-2.5 Metre olur. Bu Antenin karsi tarafi yani sase kismi da en az 40.71 metreyi karsilayan bir sase olmalidir, aksi takdirde çalismaz. Bu Anteni bir " Mobil-Anteni " de diyebilirz. BU ANTEN DENENMIS VE ÇOK YÜKSEK VERIM ALINMISTIR ( Hala fevkalade çalismaktadir ).

Hiç anlamayanlar için küçük bir bilgi : Antenin Resonansi ( SWR 1:1 ) arzu edilen Frekansin altinda çalisiyorsa, Anten kisaltilarak Resonans yukariya çekilir. Üstünde çalisiyorsa, Anten uzatilarak Resonans asagiya çekilir.

Anten, Bobin sarimi gibi kisaltmalardan baska salinim-devresi gibi imkanlarla da kisaltilmasi mümkündür, ancak bu konuda Anten tekniginden biraz daha iyi anlamak gerekir. Anlayanlar için asagida Formul'lerini veriyorum.

Sunu hiçbir zaman unutmayalim, Anten bir Laboratuar'dir, yani daima yeni yeni arastirmalara ve buluslara açiktir.

Anten, herne olursa olsun yine de özetlemek mümkündür. Dipol, Groundplane, Beam, Yagi, Magnet-Loob, Parabol, Uzuntel ve-sair ve-sair....

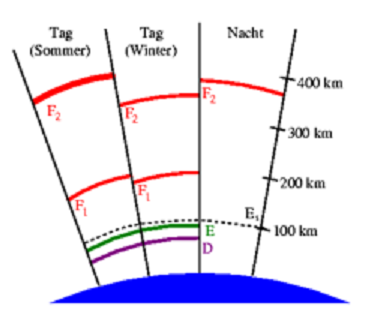

Antenler baslica iki sistemde çalisir, Vertikal ( V ) ve Horizontal ( H ). Isterseniz bu konuyu, Antenin Konunumunu, Açilarini, yayilimini, Yer-dalgalarini ve Gök-dalgalarini ANTEN KONUMU basligi altinda ayrica irdeliyelim.


Yazi : Ahmet Çoban ( dj0mdg / ta4ac ).
